使用 TLE-Raw

使用 TLE-Raw#

本节介绍如何使用 TLE-Raw。TLE-Raw 在 trition_3.6.x 分支上可用。

TLE Raw 为 Triton 提供了低级扩展接口，允许用户通过第三方方言和语言（例如使用 CUDA 进行线程级调度、同步和内存访问）来填补能力空白并获得细粒度控制。用户可以根据目标硬件和工具链成熟度，在可移植性和可组合优化（通过 MLIR 方言集成）与最大细粒度控制（通过 CUDA 集成）之间进行选择。

将 MLIR 方言集成到 LLVM 中以实现可移植性和可组合优化#

以下是 MLIR（多级中间表示）的示例。

from typing_extensions import Literal as L

from mlir import ir
from mlir.dialects import arith, llvm, nvvm, scf
import torch
import triton
import triton.language as tl
from triton.experimental.tle.raw import dialect, Input
import triton.experimental.tle.language.raw as tle_raw

DEVICE = triton.runtime.driver.active.get_active_torch_device()

@dialect(name="mlir")
def vector_add_tile(
    output: Input[L["!llvm.ptr<1>"]],
    x: Input[L["!llvm.ptr<1>"]],
    y: Input[L["!llvm.ptr<1>"]],
    n_elements: Input[L["i32"]],
):
    tidx = nvvm.read_ptx_sreg_tid_x(ir.IntegerType.get_signless(32))
    bdimx = nvvm.read_ptx_sreg_ntid_x(ir.IntegerType.get_signless(32))
    gdimx = nvvm.read_ptx_sreg_nctaid_x(ir.IntegerType.get_signless(32))
    bidx = nvvm.read_ptx_sreg_ctaid_x(ir.IntegerType.get_signless(32))
    tidx = arith.index_cast(ir.IndexType.get(), tidx)
    bdimx = arith.index_cast(ir.IndexType.get(), bdimx)
    gdimx = arith.index_cast(ir.IndexType.get(), gdimx)
    bidx = arith.index_cast(ir.IndexType.get(), bidx)
    idx = arith.addi(arith.muli(bidx, bdimx), tidx)
    step = arith.muli(bdimx, gdimx)
    n_elements = arith.index_cast(ir.IndexType.get(), n_elements)
    for i in scf.for_(idx, n_elements, step):
        i = arith.index_cast(ir.IntegerType.get_signless(32), i)
        ptrty = ir.Type.parse("!llvm.ptr<1>")
        f32ty = ir.Type.parse("f32")
        xptr = llvm.getelementptr(ptrty, x, [i], [-2147483648], f32ty, 0)
        yptr = llvm.getelementptr(ptrty, y, [i], [-2147483648], f32ty, 0)
        xval = llvm.load(f32ty, xptr)
        yval = llvm.load(f32ty, yptr)
        outval = arith.addf(xval, yval)
        outptr = llvm.getelementptr(ptrty, output, [i], [-2147483648], f32ty, 0)
        llvm.store(outval, outptr)
        scf.yield_([])

@triton.jit
def add_kernel(
    x_ptr,
    y_ptr,
    output_ptr,
    n_elements,
    BLOCK_SIZE: tl.constexpr,
):
    tle_raw.call(vector_add_tile, [output_ptr, x_ptr, y_ptr, n_elements])

def add(x: torch.Tensor, y: torch.Tensor):
    output = torch.empty_like(x)
    assert x.device == DEVICE and y.device == DEVICE and output.device == DEVICE
    n_elements = output.numel()
    grid = lambda meta: (triton.cdiv(n_elements, meta["BLOCK_SIZE"]), )
    add_kernel[grid](x, y, output, n_elements, BLOCK_SIZE=1024)
    return output

if __name__ == "__main__":
    x = torch.randn(2048, device=DEVICE)
    y = torch.randn(2048, device=DEVICE)
    z = add(x, y)
    assert torch.allclose(x + y, z), (x + y, z)

TLE-raw 由以下部分组成：

方言声明（装饰器）
- 装饰器: @tle.raw.language(name=“mlir”)
- 说明: 此装饰器将函数 vector_add_tile 标记为直接用 MLIR 方言编写的代码块。它告诉编译器（具体通过 FlagTree EDSL（嵌入式领域特定语言）），该函数体应使用 MLIR 操作（如 nvvm、arith 和 tensor）来解释和下层，而不是标准的 Python 或 Triton 操作。
函数实现
- 函数: vector_add_tile(…)
- 说明: 这是使用低级 MLIR Python 绑定编写的计算内核的实际实现。它定义了将由硬件执行的具体操作（线程索引、内存加载、浮点加法和内存存储）。
函数调用
- 调用: tle_raw.call(vector_add_tile, args=[x, y, output])
- 说明: 此行从高级 Triton 内核（add_kernel）中调用已声明的 MLIR 函数（vector_add_tile）。它传递输入张量 x、y 和输出缓冲区。关键是，它提供了硬件映射提示（定义线程数量）和内存布局规范（定义张量驻留在"shared"内存中并具有特定顺序）。这使得编译器能够弥合高级 tl.load/tl.store 操作与低级 MLIR IR 生成之间的差距。

将 CUDA 集成到 LLVM 中以实现最大细粒度控制#

本节仅介绍如何将 CUDA 内核集成到 LLVM 内联路径中。将其他厂商集成到 LLVM 内联路径中可以遵循类似的步骤。

TLE-Raw 通过 LLVM 内联路径支持 CUDA 内核集成。在 CUDA 侧集成 TLE-Raw 的厂商应评估：

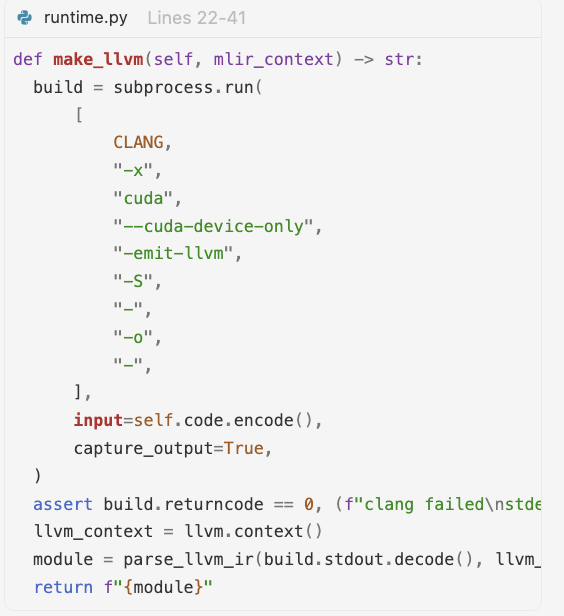

clang 是否能生成 LLVM IR 并将其序列化为文本

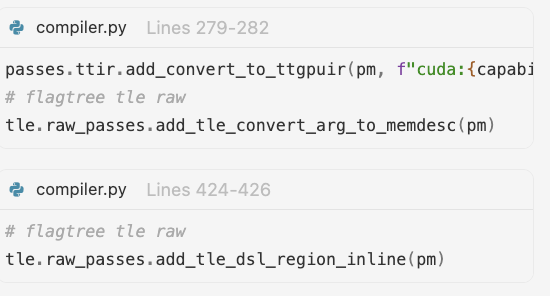

TTGIR 相关的 pass 操作是否可以重用或适配

LLVM 路线#

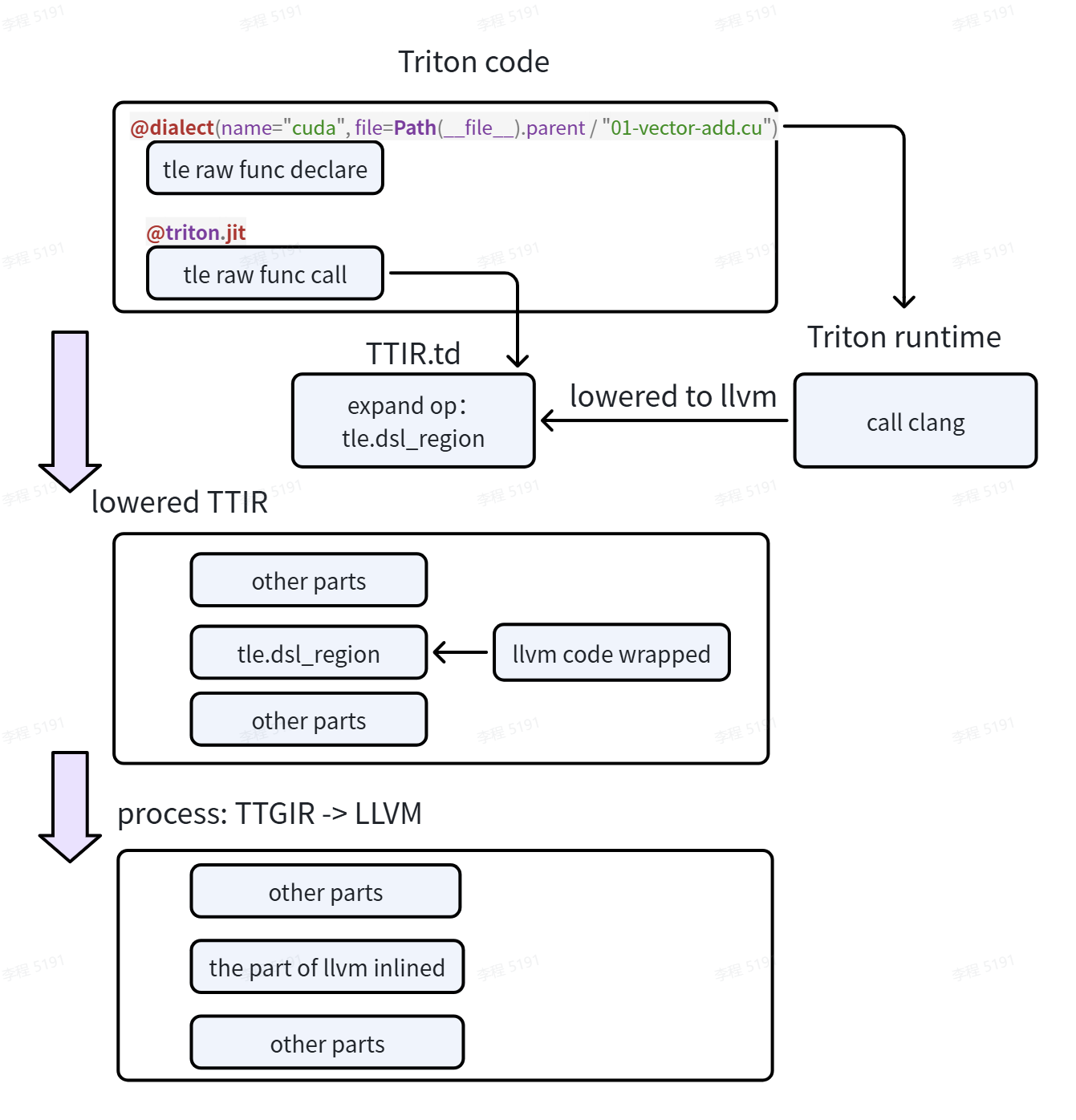

基本流程：使用 clang 将 CUDA 代码转换为 LLVM IR，然后应用现有的 LLVM 内联 pass。

alt text

使用示例#

参考: python/tutorials/tle/raw/cuda/01-vector-add.py

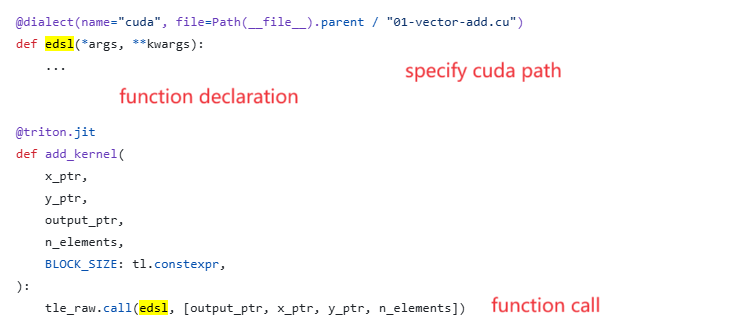

Triton 侧: 提供 CUDA 文件路径和函数声明。其他厂商可以注册自己的语言名称作为 name 参数的值。

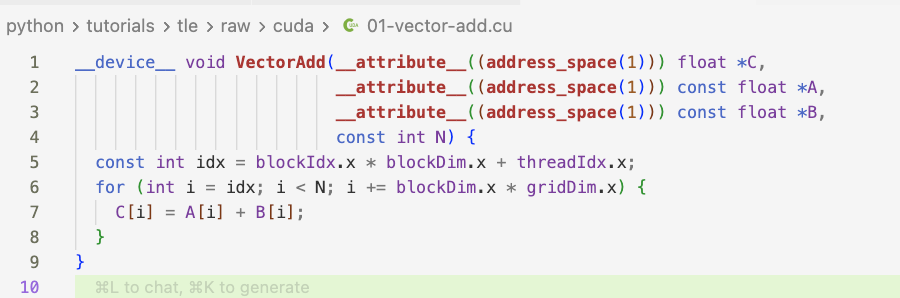

CUDA 侧: 实现 CUDA 内核。LLVM 结构体参数声明仍然保留（因为后续内联需要处理 Triton ptr 到 LLVM 的转换，目前留给用户进行一对一映射）。其他厂商应根据自己的语言自定义映射。
